来来来，了解下高架火炬的火炬头

1 火炬头总成

高架火炬燃气器俗称火炬头，是高架火炬的核心设备，一般附加长明灯、点火枪、地面点火器爆燃管、高空点火器等高空点火附件，火焰稳定器、蒸汽消烟器、盆式消音器、动态密封器，以及热电偶、离子火焰检测探头等高空电仪附件，共同组成高架火炬燃气器总成，即火炬头总成。

评价火炬头性能，一是使用寿命，体现在材质标准和耐火结构，其上部设计温度应≥1200℃。二是燃烧稳定，体现在设置聚火块、稳火环、蒸汽旋转喷嘴等稳火结构；在整体设计，火炬头气体马赫数应＜0.7，可能携带凝液时火炬头气体马赫数应≤0.5。三是燃烧效率，体现在蒸汽引射喷嘴用单位蒸汽量携带的空气量大，应满足装置正常操作和开停工时无烟燃烧需要，满足VOCs排放标准规定。四是噪声低，尤其邻近人口密集区时，满足企业噪声源控制的要求。

评价火炬头高空附件性能，一是高空点火和火焰检测的可靠性；二是各附件匹配性；三是寿命，主要体现在各附件的耐火结构；四是维修便捷，因为高空附件寿命远低于火炬头寿命，检修频次高；五是长明灯节能性。

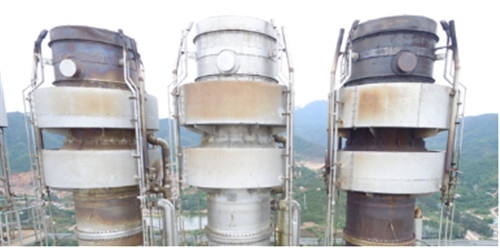

2 新型蒸汽消烟低噪声燃烧型火炬头

火炬头分为无消烟蒸汽的火炬头和配套消烟蒸汽的火炬头。无消烟蒸汽的火炬头，在石化企业一般用在与水溶解有腐蚀性的硫化氢气体、氨气等工况，以及天然气放空等流量低、较少燃烧的工况。这类火炬头一般仅具有防风罩（多数含耐火内里）、稳火环等简单结构。而配套消烟蒸汽的火炬头是石化企业主要形式，下面主要介绍下石化企业使用.多的新型蒸汽消烟低噪声燃烧型火炬头。新型蒸汽消烟低噪声燃烧型火炬头主要组成部分有本体1台、长明灯4支、地面内传焰点火系统1套、高空电点火系统1套、点火枪4支、火焰稳定器1套、蒸汽消烟器3套、盆式消音器2套、动态密封器1套等。

2.1长明灯

长明灯采用引射技术，实现预混燃烧，保证长明灯燃烧充分、火焰刚度好、燃烧稳定、不受恶劣天气影响，具有运行可靠和高效、节能的特点。

2.2点火枪

点火枪是在打开点火枪燃料气上阀门通气后，通过按下地面点火盘点火按钮或DCS上的点火按钮，利用高空电点火装置点燃点火枪，进而引燃长明灯，进而引燃主火炬。

2.3地面内传焰点火系统

地面内传焰点火系统也叫爆燃点火系统。通过点火电嘴引燃仪表空气和燃料气的混合气，也就是爆炸气体，引燃后的火焰在引火管内以爆燃形式传递到希望点燃的长明灯上，点燃长明灯的出口燃料气，进而引燃主火炬。

2.4高空电点火系统

高空电点火系统与点火枪配套使用，是将220V.AC升压到交流10000V-30000V，产生雅各布电梯电弧，电流小于30MA，负压式高空点火枪被点燃（电梯电弧）后再引燃长明灯，进而引燃主火炬。

2.5火焰稳定器

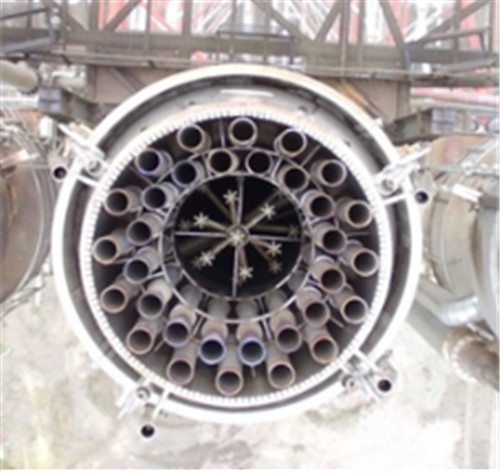

在火炬气流道出口设置多火孔弧状稳焰装置，利用稳焰装置形成的多排环形小火确保火炬气火焰的稳定，防止脱火。

2.6蒸汽消烟器

火炬头上设两套蒸汽消烟器，蒸汽环管消烟器两套+中心消烟器一套。蒸汽环管消烟器：在火炬头底部和中部分别设蒸汽环管和梅花喷嘴，蒸汽环管内的蒸汽自梅花喷嘴喷出，引射周围空气进入放空火焰中心区域。中心蒸汽消烟器：在火炬头内部设中心蒸汽喷射器，消烟蒸汽从从中心蒸汽引射器向火炬头出口方向喷出。

2.7盆式消音器

在两套蒸汽环管消烟器梅花喷嘴外围分别设置了高效盆式消音器，盆式消音器内设70mm厚的耐高温陶瓷纤维棉，该纤维棉对300-30000Hz的噪音具有良好的吸声特性，可使地面噪音降至85dB以下，同时还具有耐火、耐高温、耐腐蚀、抗急冷急热能力强的特性。

2.8动态密封器

动态密封装置可保证在密封气连续作用下，防止火炬于待命状态或小流量状态，空气倒流至火炬筒体内混合形成爆炸性气体，确保系统安全。

3 火炬头的设计要求

1）满足对各种放空量的处理要求。

2）燃烧处理满足环保要求，燃烧完全，燃烧产物满足国家相关环保要求。
