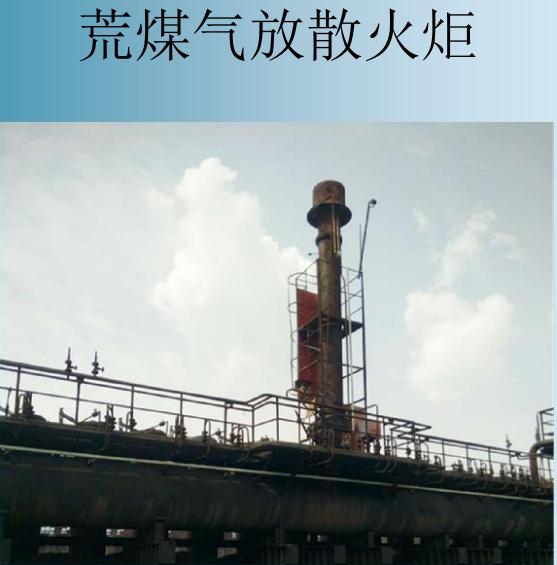

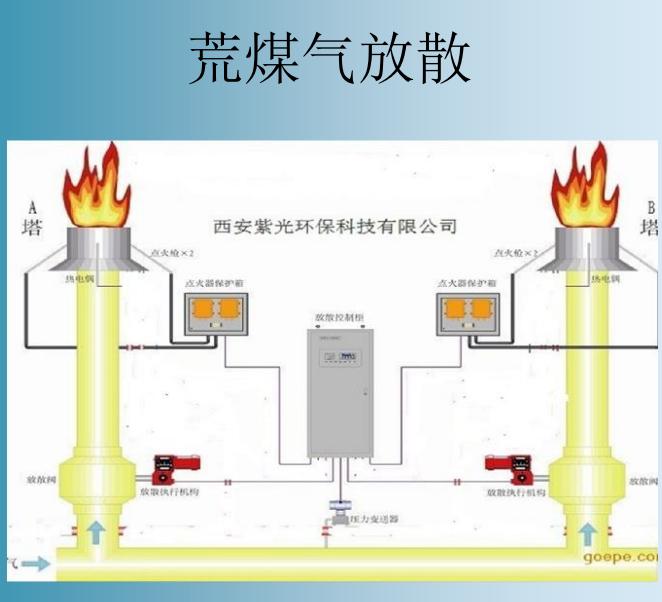

1、焦炉荒煤气点火放散装置

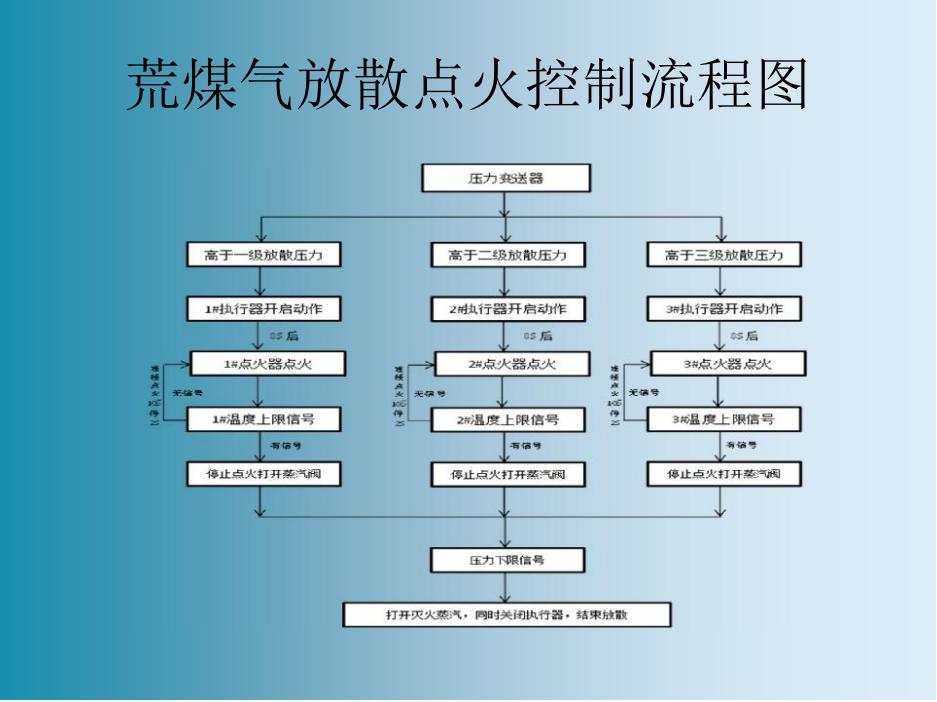

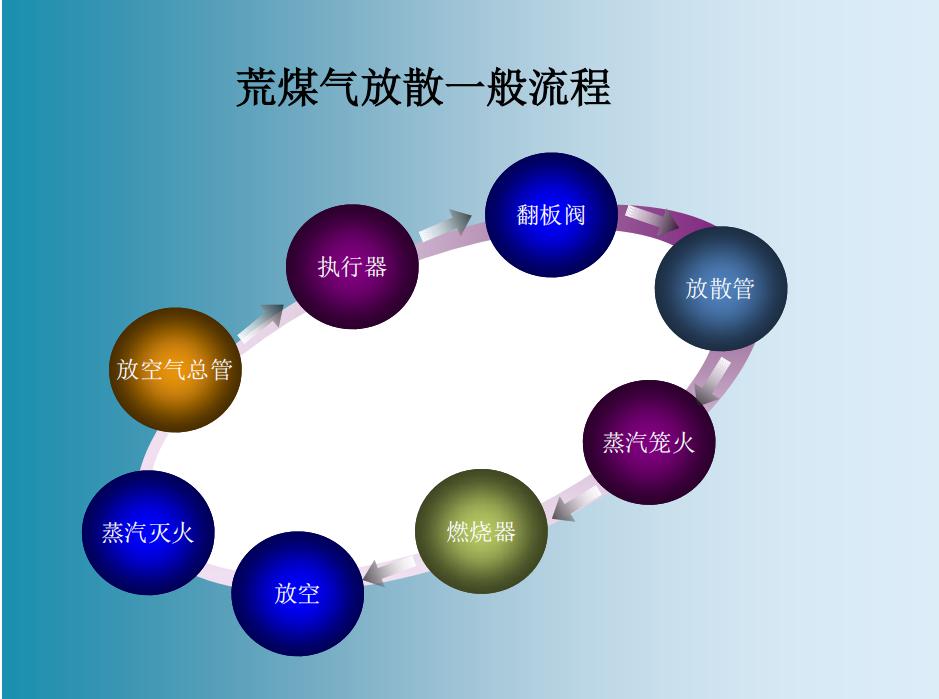

2、集气管压力超限时、采集集气管压力信号输出信号给PLC柜→执行器执行动作开启水封→启动高能点火器→开启蒸汽拢火装置→正常点火放散→集气管压力正常、压 力变送器采集输出信号给PLC柜→执行器执行动作关闭水封→关闭蒸汽拢火装置→开启蒸汽灭火装置,→水封阀处于完全关闭状态后打开电动球阀对对水封进行快速补水→达到要求密封面后,关闭补水电动球阀,关闭蒸汽灭火装置。控制系统处于待机状态、等待下次放散点火
线缆容易烧线解决方案:
1、敷设双桥架,内部填充耐火棉,防火套管。小桥架填充一层耐火棉,上面放置大桥架。
2、线缆单独穿玻璃纤维防火套管,外部镀锌管, 外部包耐火棉管,耐火棉管上缠绕玻璃丝布,刷防 火沥青漆,涂耐火泥。3、点火枪杆与点火线缆连结处,线缆接头为防爆部锈钢接头,接头处用石棉绳缠绕,外部涂抹耐火 泥)。

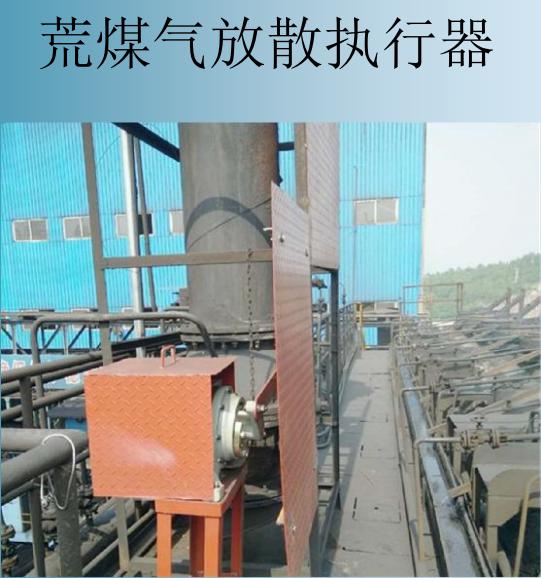

4、执行机构外部做防火罩,防火罩为双层式,内部衬耐火棉。限位开关必须用石棉绳缠绕,耐火泥 保护等隔热处理。
5、上升管处线管外围安装隔火板,将明火隔离至隔火板处。
6、放置PLC控制柜和就地柜的小屋,远离明火区。
7、所有点火线缆,信号控制电缆,动力电缆均采用耐温800-1000℃的云母绕包玻璃纤维编织耐火线 缆,耐火性能800℃以下90分钟内不熔

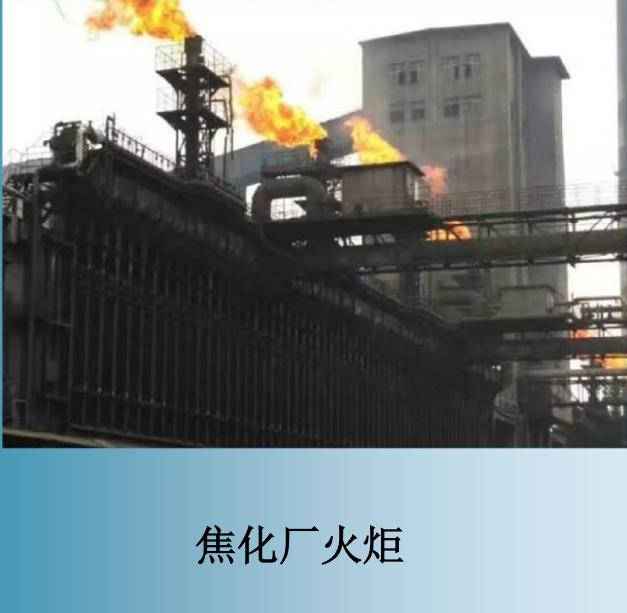

焦化厂火炬
